CS11 GCの製品特長

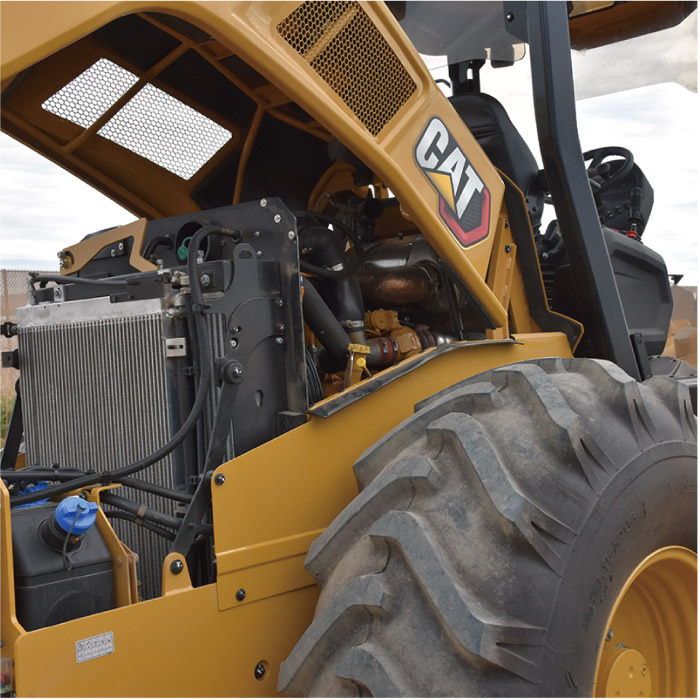

Cat C3.6ディーゼルエンジン搭載

Cat C3.6ディーゼルエンジンはキャタピラー社製の建設機械で幅広く搭載され、多くの実績と信頼を得ている高出力、高効率のエンジンで、高いパフォーマンスを発揮します
また、排ガス後処理装置として、尿素SCRシステムを採用し、特定特殊自動車排出ガス2014年基準をクリアしています。
Cat ポッド型振動システム

信頼のCatポッド型振動システムを搭載し、十分な転圧能力を備えています。
オイルで満たされたポッドの中を偏心ウエイトが回転し振動を発生させ、偏心ウエイトの回転方向によって偏心ウエイトに内蔵されたスチールショットが移動し、遠心力の強弱をつけています。
最新テクノロジーも選択可能

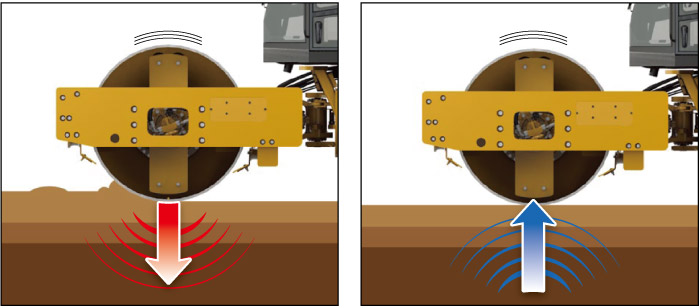

CMV（コンパクションメータ）は、加速度センサーで土壌の硬度を測定し粒状土のみ使用可能です。１?１.２mの深さまで測定でき深くに埋まっている障害物発見にも効果を発揮します。MDP（マシンダイレクトパワー）は、転がり抵抗を検出して土壌の硬度を測定し駆動を制御します。あらゆる土壌タイプに対応し、３０?６０cmの適切な深さまで測定可能なＣＡＴ独自テクノロジーです。
※CMV、MDPはオプションです

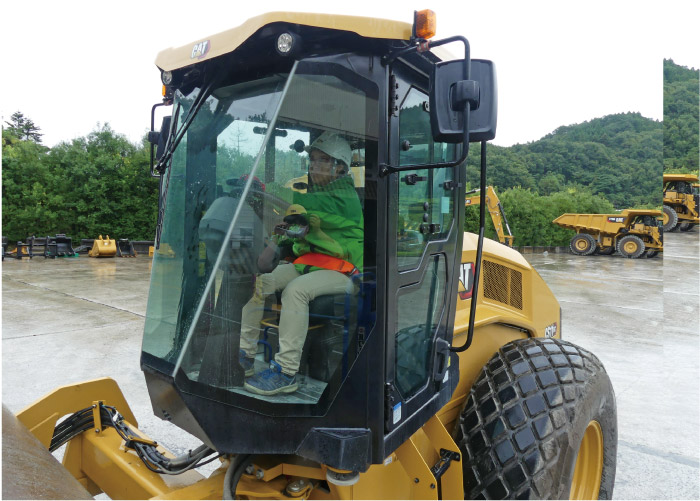

オペレータ環境

ROPS／FOPSキャブを標準装備しており、万が一の転倒事故や落下物からオペレータを保護します
また、リアカメラも装備し、キャブ内のモニタにガイド線付でクリアに映し出すことができるので、距離感もつかみやすく、車両後方の安全を万全にします。＜＞なた、キャブ内はスイッチ類が整然と並び、オペレータがスイッチを探しやすく効率的です
さらに、エアサスペンションシートを装備装備しており、長時間の作業においてもオペレータの疲労を低減します

CS11 GCのスペック

主要諸元

		主要諸元
質量	運転質量	11,182 kg
	前輪荷重	6,090 kg
	静線圧	28.5 kg/cm
エンジン	名称	Cat? C3.6ディーゼルエンジン
	形式	4サイクル直列直噴式
	総行程容積（?）	3.6 L
	定格出力(グロス)	90 / 2,200 kW/min-1
	定格出力(ネット)	83.7 / 2,200 kW/min-1
	シリンダー数ー内径×行程	4 - 98mm × 120mm
タイヤ	タイヤサイズ	23.1-26 12PR
走行性能	走行速度（低 / 高）（）	5.8 / 11 km/h
走行性能	登坂能力	55 %
ステアリング	ステアリング方式	油圧式
ステアリング	アーティキュレーション角度	34度
振動システム	振動数（高 / 低）	30.0 Hz / 33.0 Hz
	振幅（高 / 低）	2.0 mm / 1.0 mm
	起振力（高 / 低）	250 kN / 149 kN
容量	燃料タンク	213 L
容量	尿素水 ※交換容量	19 L

※1 定格出力（グロス）は、ファン回転数が最大の状態で得られたものです。
※2 定格出力（ネット）は、ファン（最高速度で回転）、エアクリーナ、クリーンエミッションモジュールおよびオルタネータが装備された状態で、エンジンフライホイール部で得られる出力です。

寸法

拡大する

		CS11 GC
1	全長	5,700 mm
2	全幅	2,300 mm
3	ドラム幅	2,134 mm
4	ドラムシェル厚	25 mm
5	ドラム直径	1,535 mm
6	全高	3,000 mm
7	ホイールベース	3,000 mm
8	最低地上高	518 mm
9	カーブクリアランス旋回半径（内側）	492 mm
