RYOKUSAN(緑産)
汎用木質プロセッ+F152サー　[木質系破砕機]

切削と打撃の２つの破砕方式に組み替え可能な木質バイオマスプロセッサー

カタログダウンロード見積りお問い合わせ

トップ
製品特長
スペック
お問い合わせ

AXTOR (5010/6010)の製品特長

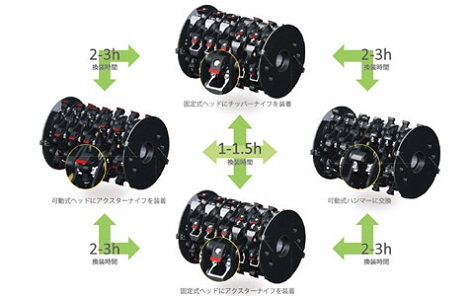

先端ツールを組み換え可能な破砕ドラム

固定式ナイフ（切削刃／斧状刃）、フリースイングハンマー（斧状刃／ハンマー）の２タイプ４バターンから選べ、用途・素材に最適な破砕が可能。

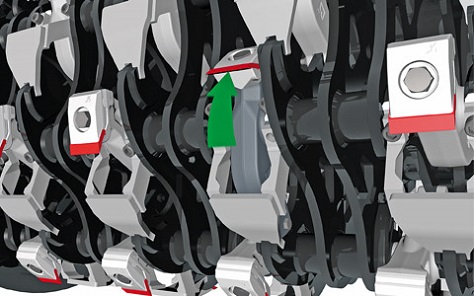

過負荷時回避機構

固定式ヘッドにはヒューズ機構を備え、大径異物が混入した際の機体ダメージを最小限に抑えます

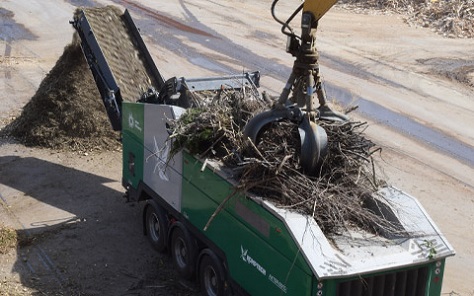

広い供給部

有効幅1,450ｍｍ、有効長5,700ｍｍの大型投入部(5010/6010)と、枝葉等かさばる素材にも対応。

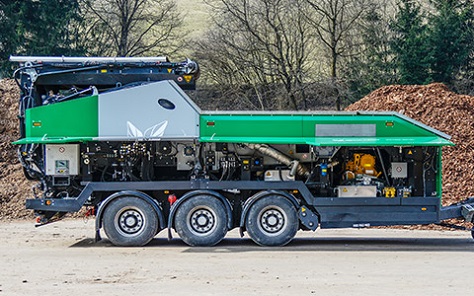

立ったままメンテナンス

日々の点検・整備をいかに容易にするかを配慮して設計されており、破砕部、エンジン部をはじめすべてのメンテナンスポイントに立ったままアクセス可能。スクリーンバスケットも油圧でスイングアウトし交換も容易。

AXTOR (5010/6010)のスペック

主要諸元

		AXTOR 5010/6010	AXTOR 8012
動力	エンジン	CAT C13 / CAT C15	CAT C18
動力	出力	354 kW (480 HP) / 433 kW (590 HP)	570 kW (780 HP)
投入コンベア	長さ×有効幅	5600 (可動部3500) × 1430 mm	6000 (可動部4500) × 2100 mm
	高さ	2720 mm	2800 mm
	投入ローラー数	2 (上下各1)	3 (上下) , 2 (左右)
	投入開口部高さ×幅	850 × 1430 mm	1000 × 1610 (左右ローターを含む開口幅 2100) mm
	最大投入径	硬質材 : 35mmまで　軟質材 : 60mmまで	硬質材 : 50mmまで　軟質材 : 100mmまで
破砕部	ローター径×幅	1100 × 1510 mm	1250 × 1630 mm
	先端ツール装着数	可動式ハンマー 32個	可動式ハンマー 36個
	先端ツール装着数	固定式ナイフ 32枚	固定式ナイフ 36枚
	ドラム回転数	2速切り替え式 (標準) : 810 and 445 r.p.m 1速 (取外しオプション) : 810 or 445 r.p.m	2速切り替え式 (標準) : 730 and 400 r.p.m 1速 (取外しオプション) : 730 r.p.m
	ドラム回転数		2速切り替え式 (標準) : 730 and 400 r.p.m 1速 (取外しオプション) : 730 r.p.m
排出コンベア	長さ×有効幅	4500 / 5500 / 6500 (オプション) × 1200 mm	4500 / 5500 / 6500 (オプション) × 1600 mm
排出コンベア	最大排出高	4415 mm	4700 mm
寸法	輸送時全長×全幅×全高	クローラー式 : 8720 × 2855 × 3600 mm	クローラー式 : 8470 × 2855 × 3735 mm
		トレーラー式 : 10700 × 2500 × 3800 mm	トレーラー式 : 10600 × 2550 × 4000 mm
		クローラー式 : 11700 × 2500 × 3705 mm	クローラー式 : 11535 × 2550 × 3920 mm
	作業時全長×全幅×全高（コンベア角度35度）	クローラー式 : 12380 × 2855 × 4040 mm	クローラー式 : 13150 × 2855 × 4080 mm
		トレーラー式 : 15050 × 2500 × 4415 mm	トレーラー式 : 13150 × 2550 × 4650 mm
		クローラー式 : 16030 × 2500 × 4415 mm	クローラー式 : 16455 × 2550 × 4650 mm
	概算重量	クローラー式 : 27.0 t まで	クローラー式 : 31.0 t まで
		トレーラー式 : 24.0 t まで	トレーラー式 : 28.0 t まで
		クローラー式 : 26.5 t まで	クローラー式 : 32.0 t まで
処理能力	最大処理能力	240 / 300 m3/h まで	400 m3/h まで
オプション		リモコン、ロング排出コンベア、マグネットプーリー / 永磁吊り下げ式コンベア磁選機、構内走行用装置
